Absorción de interferencias electromagnéticas y apantallamiento electromagnético
VER PRODUCTOSMenos interferencias electromagnéticas. Menos ruido. Mejor integridad de la señal.
Para funcionar de manera eficiente, los sistemas eléctricos dependen de una supresión de ruido efectiva. Pero los dispositivos están diseñados para ser cada vez más pequeños y estar más cerca unos de otros, y deben funcionar en una gama más amplia de entornos electromagnéticos. El control interferencias electromagnéticas es un verdadero desafío. 3M ofrece soluciones de materiales basadas en décadas de experiencia en absorción de emisiones electromagnéticas y apantallamiento electromagnético.
Eso significa alta capacidad de absorción magnética, alta permeabilidad, opciones de baja resistividad y más, para mejorar la integridad de la señal en frecuencias de <1 MHz a 10 GHz. También significa la capacidad de seleccionar frecuencias para la gestión de las emisiones electromagnéticas que satisfagan sus retos de diseño específicos y los requisitos de EMC.
Beneficios
-
Supresión del ruidoAyuda a absorber el ruido de interferencias electromagnéticas o influye en los campos electromagnéticos (EM) para ayudar a mejorar la integridad de la señal y obtener un rendimiento óptimo del dispositivo
-
Elección de pérdida magnética y anchos de bandaLos absorbentes están disponibles en un rango de valores de pérdida magnética para absorber altos niveles de ruido en su rango de frecuencia objetivo
-
FiabilidadProbado para funcionar en una amplia gama de aplicaciones y entornos
-
Libertad de diseñoAplicación rápida y sencilla en el laboratorio o en el mundo real con soluciones de pelar y pegar en cualquier punto del proceso de diseño
Absorbentes EMI de campo cercano y materiales de apantallamiento electromagnético de 3M
-
Absorbentes EMI
La ciencia de los materiales de 3M en acción: materiales compuestos flexibles que incorporan partículas magnéticas especializadas y un PSA no conductor para absorber las interferencias electromagnéticas en una amplia gama de frecuencias. Las versiones muy finas facilitan el trabajo y reducen el número de rediseños. 3M también ofrece una versión híbrida que realiza tanto la protección electromagnética como la absorción a través de las frecuencias de banda ancha.
Material de apantallamiento electromagnético
Los materiales magnéticos delgados le ayudan a proteger componentes y circuitos y a mejorar la eficiencia de su sistema. La alta permeabilidad magnética y las bajas pérdidas magnéticas ayudan a permitir la redirección del campo de flujo para aplicaciones de menos de 15 MHz.
Vea cómo nuestra amplia gama de materiales compuestos flexibles puede absorber las interferencias electromagnéticas, con ventajas como la mejora de la integridad de la señal, un mayor rendimiento de la antena y la reducción de las interferencias electromagnéticas dentro de un dispositivo. La mayoría de nuestros absorbentes magnéticos 3M cuentan con adhesivos sensibles a la presión para facilitar la aplicación.
-
Acoplamiento a un componente ruidoso
Las trazas de PCB/FPC son fuentes potenciales de EMI radiada y pueden propagar señales de EMI entre módulos activos. Estas señales EMI se pueden mitigar colocando absorbentes sobre las trazas afectadas. Del mismo modo, los recintos, como las láminas de protección, son fuentes potenciales de emisiones EMI radiadas externamente, así como de ruido acoplado entre elementos dentro de un recinto. En este caso, la colocación de un fino absorbente magnético encima o dentro del escudo conductor puede ayudar significativamente a mejorar el entorno electromagnético general, conservando al mismo tiempo el espacio.
-
Productos destacados:
Para trazas y recintos pequeños
-
Sub 2,5 GHz:
3M™ Material direccional para campo de flujo EM25TP -
2-7 GHz:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB3000 -
Sub-2,5 GHz y entornos hostiles:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB8000 -
Reducción de ruido media y vida útil más larga:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB7000E
-

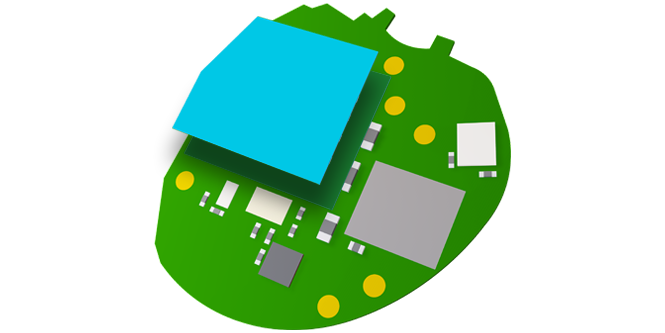

Acoplado a microprocesadores
Las altas frecuencias de reloj de los módulos de datos y los circuitos integrados pueden provocar interferencias electromagnéticas internas y externas en entornos cercanos. Este ruido de interferencias electromagnéticas puede afectar a las bandas de frecuencia de las telecomunicaciones y Wi-Fi. Esto se puede evitar colocando absorbentes con alta pérdida magnética para capturar tanto las frecuencias de reloj como sus armónicos. Los absorbentes delgados se pueden colocar fácilmente sobre los circuitos agresores para suprimir el ruido. Los circuitos integrados también pueden generar calor, por lo que los absorbentes de resina de silicona son una buena opción para la supresión de ruido a temperaturas elevadas.
-
Productos destacados:
-
Sub-2,5 GHz y entornos hostiles:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB8000 -
Resina estable:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB7000E
-

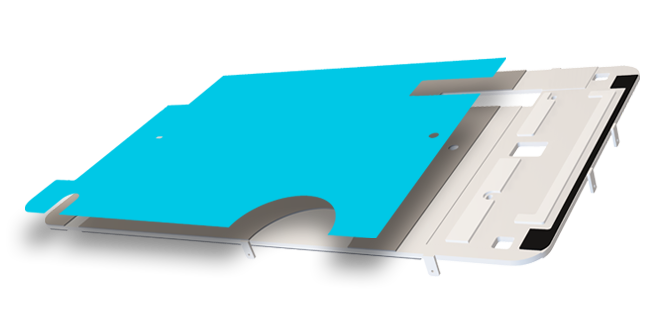

Inserción entre módulos
El ruido de las pilas de placas de circuito impreso puede deberse al acoplamiento de traza a traza o de inductor a traza. A diferencia de las láminas metálicas, los absorbentes finos con alto apantallamiento electromagnético y pérdidas magnéticas no soportan corrientes superficiales que puedan provocar problemas de interferencias electromagnéticas aditivas. 3M ofrece absorbentes EMI muy finos y de alto rendimiento para rellenar huecos sin necesidad de rediseñar el sistema eléctrico. 3M también ofrece materiales con alto apantallamiento electromagnético y rendimiento de absorción de interferencias electromagnéticas.
-
Productos destacados:
-
Alto apantallamiento electromagnético y eficiencia de absorción hasta 2,5 GHz:
3M™ Material direccional para campo de flujo EM25TP -
Reducción de ruido media y vida útil más larga:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB7000E -
2-7 GHz:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB3000
-

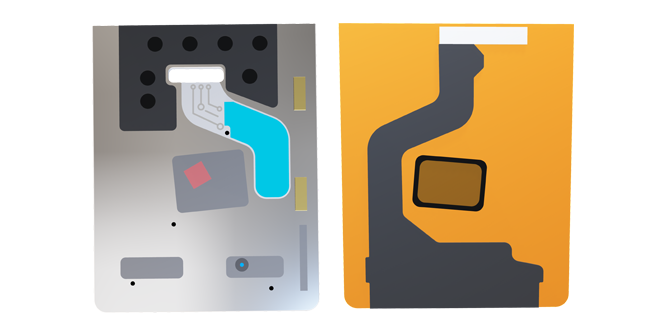

Envoltura/fijación de cables
Ya sean convencionales o flexibles planos, los cables pueden emitir interferencias electromagnéticas por sí mismos y actuar como antenas de señales EMI externas que pueden acoplarse a los componentes conectados. Los cables planos flexibles también pueden crear interferencias electromagnéticas conductoras entre módulos. Para cables convencionales, los estranguladores o amortiguadores delgados pueden ayudar a crear un diseño EMI económico y eficiente. Las soluciones para cables planos flexibles son relativamente pequeñas y pueden suprimir el ruido de interferencias electromagnéticas en un entorno de espacio reducido: colocar un absorbente de interferencias electromagnéticas en la parte superior es una buena solución.
-
Productos destacados:
Cables cortos/cables planos flexibles
-
Sub 2,5 GHz:
3M™ Material direccional para campo de flujo EM25TP -
Reducción de ruido media y vida útil más larga:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB7000E -
Entornos difíciles:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB8000 -
2-7 GHz:
PRÓXIMAMENTE: 3M™ Absorbente de interferencias electromagnéticas serie AB3000
-
Esta información es sólo complementaria y no pretende sustituir a la información detallada que se encuentra en las hojas de datos técnicos de 3M. El rendimiento real depende del tamaño del absorbente y de su colocación en una aplicación específica.
-
Rendimiento de absorción de interferencias electromagnéticas
Disponibles en una amplia gama de espesores y características de rendimiento, nuestros absorbentes EMI/RF le permiten suprimir el ruido y proteger los componentes electrónicos cercanos, todo ello con el nivel de permeabilidad y pérdida magnética deseado para sus frecuencias objetivo. Puede minimizar el ruido y la diafonía, aumentar la SNR de alta frecuencia y mejorar la integridad y fiabilidad de la señal a frecuencias de hasta 10 GHz.

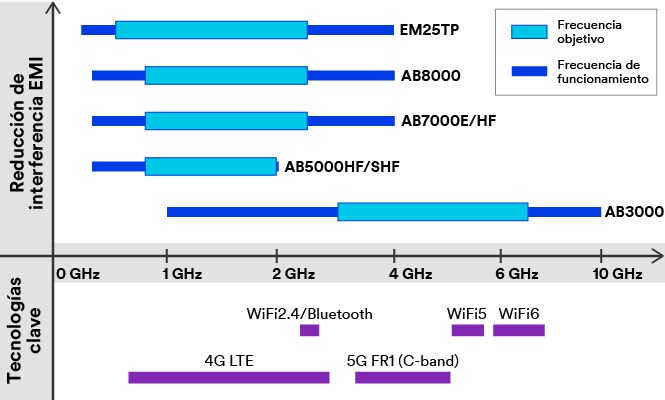

Definición del rendimiento del absorbente
La gama de frecuencias de funcionamiento es aquella en la que la parte imaginaria del gráfico de permeabilidad supera el ~50 % de su valor máximo. La gama de frecuencias objetivo es el punto óptimo para obtener el máximo rendimiento. Esto se basa en las frecuencias en aplicaciones clave (es decir, LTE, Wi-Fi). el eje de reducción EMI se basa principalmente en las propiedades magnéticas de los materiales (es decir, permeabilidad, permitividad).
-

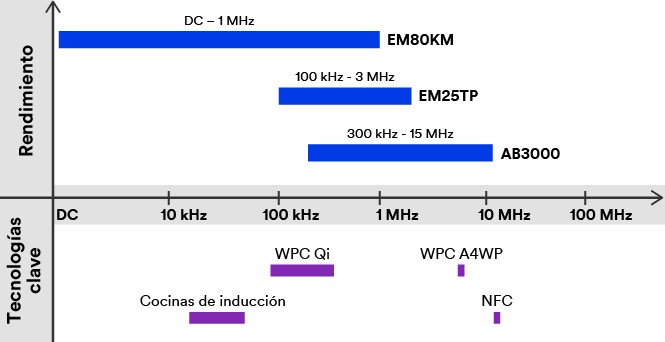

Rendimiento de protección magnética
Estas soluciones de protección EMI/EMC proporcionan apantallamiento electromagnético para ayudar a proteger los dispositivos electrónicos de campos magnéticos externos bajos (<15 MHz). Estos materiales ofrecen una permeabilidad específica para apantallar eficazmente los campos magnéticos, especialmente el EM80KM debido a su alta permeabilidad magnética. Algunos de nuestros otros materiales también cuentan con un excelente rendimiento de absorción de EMI de 200 MHz a 4 GHz.
-
Producto destacado
-
Este versátil material magnético ayuda a proteger componentes y circuitos electrónicos sensibles en una amplia gama de aplicaciones. Funciona como material de apantallamiento electromagnético y como absorbente de frecuencia amplia. Permite una permeabilidad específica para frecuencias por debajo de 5-10 MHz y es un excelente absorbente de campos magnéticos EMI de 200 MHz - 4GHz.
Soluciones probadas para el futuro
-

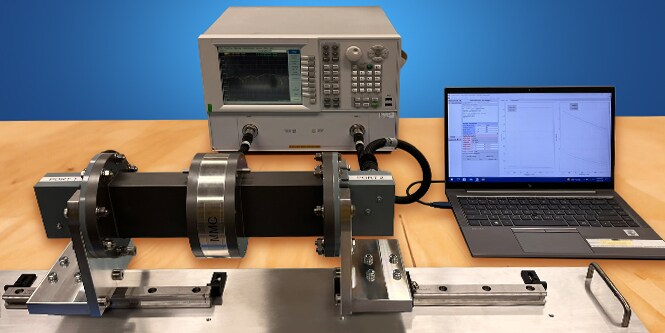

En 3M, estamos probando nuestras soluciones de absorción de EMI y apantallamiento electromagnético para el futuro. Nuestras capacidades de prueba incluyen:
- Simulación y modelado
- Medición de frecuencia
- Magnetización de materiales
- Pruebas de fiabilidad para los ciclos de edad, humedad y temperatura
- Y mucho más
En muchos casos, en 3M podemos concentrar nuestras capacidades técnicas y de pruebas para ayudar a identificar la solución adecuada para usted y sus clientes. Sea cual sea su campo, puede estar seguro de que las soluciones de 3M que especifique serán de rendimiento probado y demostrado. Prácticamente en cualquier parte del mundo. Ahora y en el futuro.
-
Vídeo: Vea en acción un apantallamiento electromagnético eficaz
-
[MUSIC PLAYING]
En esta demostración, verás los efectos de diversos materiales sobre un imán rotor giratorio. Una placa de plástico de 0,7 mm y una lámina de cobre de 0,1 mm no tienen ningún efecto: el campo magnético permanece desbloqueado y el rotor sigue girando. A continuación, introducimos los materiales direccionales para campo de flujo 3M™, que proporcionan una protección parcial y total del flujo magnético para ralentizar o detener el rotor. 3M ofrece una amplia gama de soluciones de apantallamiento electromagnético, incluidos materiales que pueden funcionar como apantallantes magnéticos y como absorbentes.
