Protección EMI y conexión a tierra
VER PRODUCTOSLa protección EMI y la conexión a tierra eficaces son técnicas fundamentales para ayudar a minimizar el ruido EMI en los componentes electrónicos. Pero los diseños de los sistemas eléctricos son cada vez más complejos, con dispositivos cada vez más pequeños y potentes muy próximos entre sí y, a menudo, en condiciones adversas. Eso exige más que las cintas de aluminio y las juntas estándar.
En 3M, ponemos décadas de experiencia en cintas con conductividad eléctrica y juntas construidas de principio a fin para un sólido control interferencia electromagnética Esto significa cintas de protección y conexión a tierra que ayudan a minimizar el ruido de EMI, incluso a través de la separación de la línea de unión. Significa rendimiento allí donde es necesario (adaptabilidad, adherencia, resistencia eléctrica y más) para una mayor SNR en una amplia gama de frecuencias. Significa soluciones que le ayuden a superar sistemáticamente los retos de diseño y los requisitos de EMC.
Beneficios
-
Eficacia de la protecciónLa ciencia de los materiales de 3M en acción: los rellenos, partículas y soportes conductores ayudan a proporcionar diferentes niveles de reducción EMI a distintas frecuencias.
-
Conexión a tierra fiableLa baja resistencia eléctrica, la alta adherencia y los materiales adaptables de la cinta permiten un contacto fiable con diversos sustratos -
Estabilidad mecánicaLas cintas han sido probadas por 3M para garantizar un rendimiento fiable y repetible en diversas aplicaciones y en una amplia gama de entornos y frecuencias -
Libertad de diseñoLas finas soluciones adhesivas se aplican rápidamente y son fáciles de diseñar en cualquier punto del proceso de diseño
Cintas conductoras de electricidad y cintas de junta de 3M™
-
Nuestra experiencia en el desarrollo de soluciones eléctricas y adhesivas tiene sus raíces en la electrónica de consumo, y se centra sistemáticamente en los retos de diseño de EMI más dinámicos, complejos y exigentes. Los materiales de protección EMI de 3M y las soluciones de conexión a tierra incluyen:
Tipos de cinta:
- Cintas de una cara para aplicaciones de protección EMI, conexión a tierra y recubrimiento
- Cintas de doble cara (cintas transferidoras y de doble cara) para la conexión a tierra y la protección EMI de la línea de unión.
Soporte/sustrato:
- Cintas de tejido conductoras - flexibles y adaptables
- Cintas metálicas - excelente rendimiento de protección
Aplicaciones principales para cintas conductoras de electricidad y cintas de junta de 3M™
Vea cómo nuestras amplias combinaciones de cintas, juntas de interferencia electromagnética, soportes conductores y adhesivos pueden ayudarle a resolver complejos retos de protección y conexión a tierra. Disfrute de ventajas como la alta adherencia, la baja desgasificación, la larga vida útil y el alto rendimiento de los adhesivos conductores sensibles a la presión (CPSA) de fiabilidad probada.
-
-

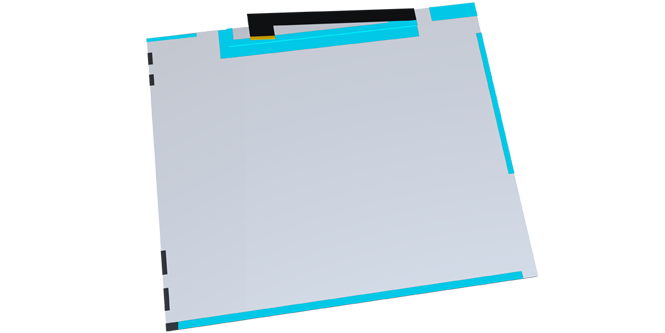

Envoltura de displays
Las pantallas táctiles LCD suelen construirse con marcos de plástico para cumplir las especificaciones de peso. Sin embargo, los marcos aún necesitan soporte estructural y control de interferencias electromagnéticas en un espacio pequeño. Las cintas conductoras de electricidad de 3M™ pueden ayudar a proporcionar estabilidad mecánica ligera, además de protección EMI y una ruta de conexión a tierra fiable. Ayudan a reducir el ruido de interferencias electromagnéticas inducido entre el panel táctil y la pantalla LCD causado por la presión táctil repetida. Nuestras cintas también pueden ayudar a prevenir problemas de descargas electrostáticas (ESD).
Productos destacados:
-
-

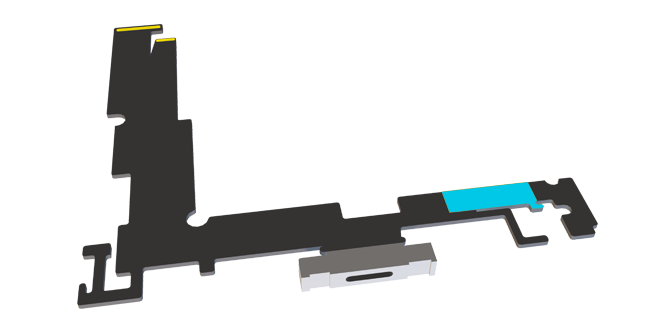

Conexión a tierra de FPC/PCB
Los FPC suelen utilizarse en espacios compactos por su flexibilidad y ligereza. Cuando el FPC no está correctamente conectado a tierra, la tensión de "polarización" produce una transmisión de señal no deseada o interferencia electromagnética. Las cintas conductoras de electricidad de 3M™ cuentan con alta adherencia y baja R para crear una conexión a tierra fiable que disminuye el ruido de interferencias electromagnéticas, reduce la polarización y disminuye el ruido de RF radiado. Además, las cintas adaptables ayudan a conservar la flexibilidad que necesita, manteniendo la libertad mecánica del FPC.
Productos destacados:
3M™ Cinta de doble cara con conductividad eléctrica 5113DFT
3M™ Cinta de doble cara con conductividad eléctrica serie 9711S
-
-

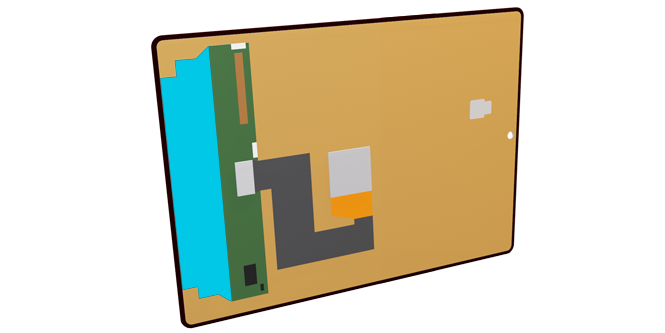

Apantallamiento de chip en flex (COF) de pantalla
Los COF pueden acortar las rutas de señal, acelerar el tiempo de respuesta, aumentar la disipación térmica y reducir los pasos de montaje. Sin embargo, por su diseño, los FPC son muy finos y flexibles, lo que los hace vulnerables a las interferencias electromagnéticas.
Las cintas de una sola cara con conductividad eléctrica de 3M son finas pero adaptables, lo que permite una protección completa contra las interferencias electromagnéticas incluso alrededor de superficies curvas. Su alta adherencia ayuda a superar la tensión tras la laminación y a evitar problemas relacionados con el levantamiento. Las cintas de aluminio ofrecen una excelente conductividad basada en el eje XYZ y resistencia eléctrica en el eje XY a través de sus adhesivos conductores, y proporcionan una eficacia de protección de hasta 70 dB en determinadas frecuencias.
Productos destacados:
3M™ Cinta de una cara con conductividad eléctrica serie 1050TC
3M™ Cinta de una cara con conductividad eléctrica serie 1020BC
-
-

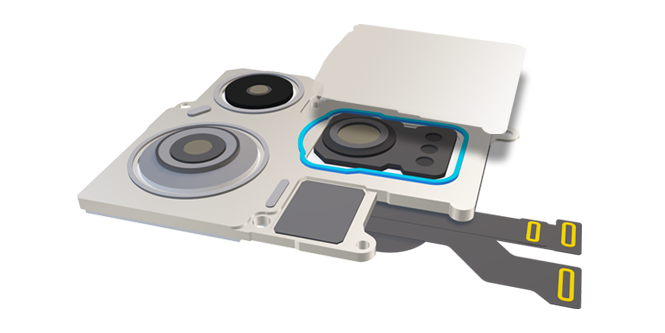

Protección de espacio de línea de unión
Incluso con diseños optimizados de conexión a tierra y jaula de Faraday, la interferencia electromagnética puede ser un verdadero problema a altas frecuencias. Esto es especialmente cierto si las cintas conductoras de electricidad estándar dejan huecos/ranuras de unión relacionados con el grosor del adhesivo. Un rendimiento deficiente a través de la cinta puede provocar diafonía, interferencias electromagnéticas parásitas, ruido y otros problemas.
Las cintas conductoras de electricidad 3M™ son flexibles, adaptables y cuentan con adhesivos conductores sensibles a la presión que proporcionan una protección EMI inherente. Estas cintas son excelentes para la colocación precisa en espacios reducidos de líneas de unión 100 % selladas electromagneticamente, reduciendo la diafonía, el ruido en circuito, los efectos de antena, la susceptibilidad de FPC y las emisiones espurias.
Productos destacados:
Conexión a tierra de espacios más amplios:
PRÓXIMAMENTE:
Cinta de junta conductora de electricidad 3M™ serie MSG7000SDXFlexibilidad:
3M™ Cinta de doble cara con conductividad eléctrica 5113DFTMayor eficacia de la protección:
3M™ Cinta de doble cara con conductividad eléctrica serie 9772
-
-

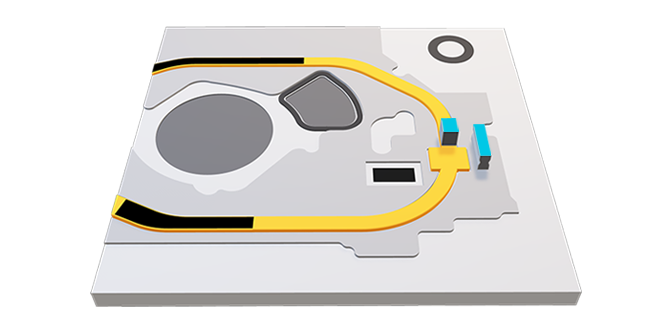

Tapa protectora
Sustituya las grandes láminas o tapas de apantallamiento y optimice su diseño con las elegantes y delgadas cintas adhesivas conductoras de 3M. Con rellenos de partículas conductoras y una gran variedad de láminas metálicas y soportes revestidos, nuestras cintas proporcionan una protección comparable a la de los componentes metálicos, al tiempo que ahorran espacio, peso y costes. Son flexibles y adaptables para ayudarle a eliminar huecos en el diseño de la jaula de Faraday al tiempo que amplían la libertad de diseño.
Productos destacados:
-
-

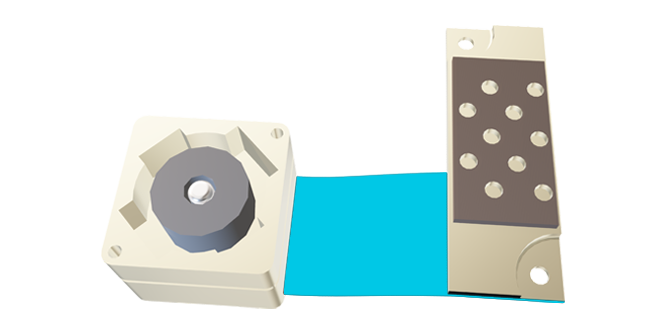

Conexión a tierra de sensor
Las relaciones señal-ruido (SNR) más altas son esenciales en las aplicaciones de sensores para una detección y clasificación precisas. La corriente eléctrica y la impedancia de tierra son los principales desafíos. Pueden causar distorsión en las entradas de las fuentes de datos e impedir el análisis, la priorización y el procesamiento rápidos y precisos de los mensajes críticos. Las cintas conductoras de electricidad de 3M™, que se utilizan para conectar sensores a FPC o PCB, ayudan a ampliar, estabilizar y reforzar el plano de conexión a tierra debajo de la señal para ayudar a disminuir el ruido de interferencias electromagnéticas.
Productos destacados:
3M™ Cinta de una cara con conductividad eléctrica 5113SFT
Conductividad del eje Z:
3M™ Cinta transferidora conductora de la electricidad 9703Mayor eficacia de la protección:
3M™ Cinta de doble cara con conductividad eléctrica serie 9772Conexión a tierra de espacios más amplios:
PRÓXIMAMENTE:
Cinta de junta conductora de electricidad 3M™ serie MSG7000SDX
Soluciones probadas para el futuro
-

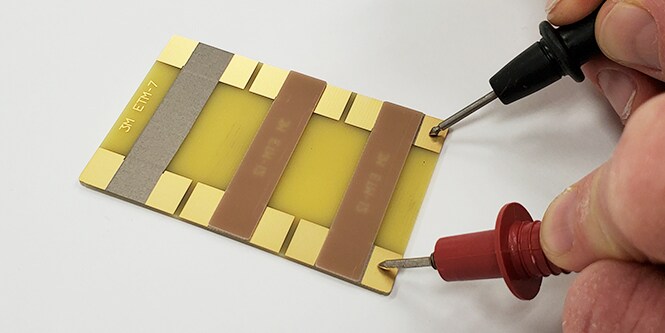

Lo más probable es que esté diseñando componentes electrónicos que deben funcionar de forma fiable en lugares en los que nunca lo han hecho. Por eso, en 3M hacemos pruebas para el futuro. Nuestros métodos incluyen:
- Simulación y modelado
- Medición de frecuencia
- Pruebas de fiabilidad para los ciclos de envejecimiento, humedad y temperatura
- Y mucho más
En muchos casos, en 3M podemos concentrar nuestras capacidades técnicas y de pruebas para ayudar a identificar la solución adecuada para usted y sus clientes. Sea cual sea su campo, puede estar seguro de que las soluciones de protección, conexión a tierra y absorción de EMI de 3M que especifique tendrán un rendimiento probado. Prácticamente en cualquier parte del mundo. Ahora y en el futuro.
-
Producto destacado
-
-
La cinta de una cara con conductividad eléctrica 5113SFT de 3M™ es una cinta de tejido de una cara (SFT) con conductividad eléctrica en los ejes XYZ. Esta combinación de soporte de tejido conductor recubierto de Ni/Cu/Ni y adhesivo de poliolefina conductor patentado relleno de partículas de grafito recubiertas de Ni ofrece:
- Elevada capacidad de adherencia
- Baja resistencia
- Vida útil de 4 años
- Rendimiento a largo plazo a altas temperaturas
- Excelente rendimiento de conexión a tierra para una amplia gama de sustratos y tipos de superficies
- 3M™ Cinta de una cara con conductividad eléctrica 5113SFT
-
Vea la eficaz protección EMI en acción
-
Unsupported raw type - [.plain]
Los materiales conductores estándar no siempre son suficientes para proteger los componentes de las interferencias electromagnéticas. En esta demostración se coloca un dispositivo que emite una señal de 2,4 GHz en una caja metálica de 1,0 mm de pared lateral y se sella con diversos materiales. La lámina de cobre estándar más un adhesivo conductor estándar no tienen ningún efecto apreciable sobre la señal. Nuestros adhesivos conductores de alto rendimiento ofrecen una capacidad de protección muy superior a la de los materiales EMI convencionales. Nuestra cinta de una sola cara bloquea la señal, proporcionando una protección robusta y de alta frecuencia junto con un contacto eléctrico fiable para pequeñas zonas de conexión a tierra.
