3M puede ayudarle a controlar las EMI y la PIM donde más importa.
Reducción de EMI/PIM de 3M para infraestructura 5G
Controle las EMI y la PIM en las aplicaciones 5G con garantías.
Con la proliferación de antenas —desde grandes estructuras exteriores hasta pequeños ensamblajes de dispositivo— es crucial reducir al máximo las interferencias de señal. 3M se apoya en su amplia experiencia de control de interferencias electromagnéticas (EMI) en dispositivos electrónicos de consumo para ofrecer productos que permiten diferentes técnicas de apantallamiento electromagnético y de puesta a tierra que le permitirán mejorar la relación señal-ruido (SNR) en toda la infraestructura 5G.
Lo sentimos,
Ha ocurrido un error en el envío. Por favor, inténtelo de nuevo.
Gracias.
Tu solicitud ha sido enviada con éxito
¿Qué es la PIM?
-
La intermodulación pasiva (PIM) es una fuente importante de ruido en las redes inalámbricas, causada cuando las señales de enlace descendente en una instalación celular se mezclan en objetos no lineales en el trayecto de radiofrecuencia (RF). Uno de sus orígenes más comunes es el contacto galvánico suelto o el contacto entre metales de distinto tipo delante de una antena o dentro del campo cercano reactivo detrás de una antena.

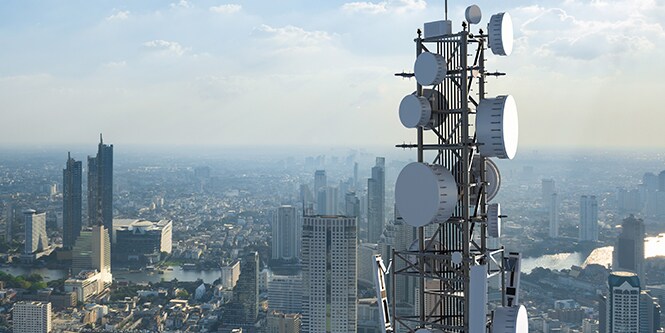

La 5G es más sensible a la PIM debido al espectro asignado y a la densidad de datos (es decir, más bits por unidad de tiempo y frecuencia), manteniendo al mismo tiempo la integridad de la señal. Este efecto se acentúa especialmente en los sitios de antenas en tejados y torres que transmiten por debajo de los 6 Ghz.
-
Cómo reducir la intermodulación pasiva (PIM)
- Asegúrese de que no hay obstrucciones delante de la antena
- Sustituya los encajes metálicos y los soportes de aluminio en los elementos estructurales
- Limpie la zona de acumulaciones ambientales (p. ej., suciedad, objetos oxidados, etc.)
- Sustituya las abrazaderas del mástil
- Apriete las tuercas, los tornillos y las abrazaderas para que queden flojos
- Retire el exceso de infraestructuras o materiales de la zona
- Instale una solución de reducción de PIM para ayudar a reducir las interferencias
Más de un tipo de PIM
¿Sabía que existen dos tipos diferentes de PIM? Radiada y conducida. Cada una está causada por una fuente de interferencia diferente y debe mitigarse de forma ligeramente distinta.
-

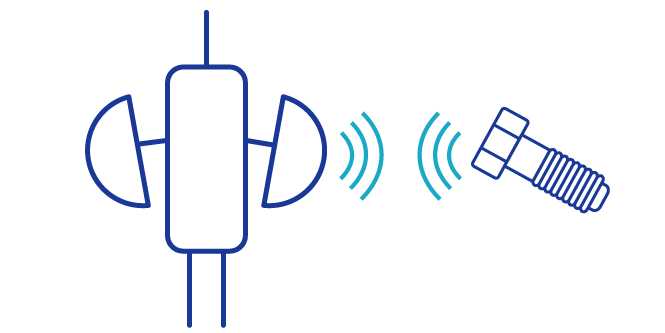

¿Qué es la PIM radiada?Generada por un dispositivo no lineal que irradia directamente la antena. En estos casos, no hay corrientes inducidas. La propia antena emite señales que excitan a los objetos no lineales cercanos, que a su vez irradian señales de vuelta a la antena y provocan la PIM.
-

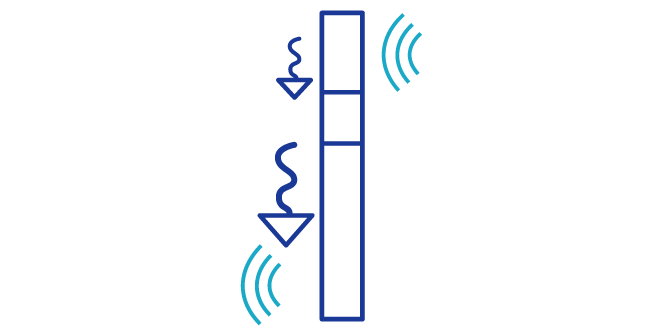

¿Qué es la PIM conducida?Causada por las corrientes inducidas que fluyen en los elementos estructurales cercanos a la antena y que alcanzan una unión no lineal. Estos elementos estructurales han estado expuestos a suficiente energía electromagnética como para inducir una corriente eléctrica, pero esa corriente se ha visto interrumpida por una unión no lineal (como soportes de montaje de antenas, tornillos oxidados o abrazaderas para mástil).
La PIM conducida es una de las principales causas de interferencia de la señal en las redes de alta velocidad actuales, que dependen de señales de alta calidad para soportar mayores velocidades de transmisión de datos. El kit de reducción de PIM de 3M™ es una solución todo en uno fácil de aplicar que puede ayudar a reducir la PIM conducida, de modo que los operadores de red puedan mejorar rápidamente la integridad de la señal con menos interrupciones.
Blog: Descubra la ciencia del fenómeno de la intermodulación pasiva (PIM)
- ¿Por qué la PIM externa resulta un reto?
- ¿De dónde viene la PIM?
- ¿Por qué es importante abordar la PIM?
