Accesorios para cables retráctiles en frío 3M: Media tensión (MT) y alta tensión (AT)
Durante más de 60 años, los electricistas profesionales han confiado en 3M y en sus innovadoras soluciones que mejoran la seguridad y la productividad.
Por eso hemos inventado la tecnología de contracción en frío: una alternativa revolucionaria a los empalmes y terminaciones de cables termorretráctiles tradicionales que pueden instalarse rápida y fácilmente, sin necesidad de contar con equipos o permisos especiales.
Rendimiento, instalación y suministro en los que puede confiar.
Accesorios para cables de media tensión retráctiles en frío 3M™.
Con una instalación más rápida y sencilla, y la fiabilidad a largo plazo proporcionada por un sellado ambiental superior, los accesorios para cables retráctiles en frío de media tensión 3M™ lo ayudarán a lograr mayor eficiencia y rendimiento, así como a ahorrar mucho en sus gastos.
Siga leyendo para obtener más información sobre las ventajas comprobadas de la tecnología de contracción en frío de parte de las personas que la inventaron.
-

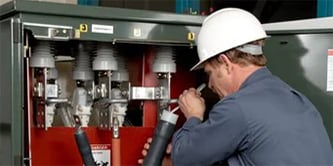

Instalación fácil y rendimiento fiable para terminar el cable de media tensión interior y exterior.
Las terminaciones retráctiles en frío QT-II y QT-III 3M™ están fabricadas con caucho de silicona previamente estirado resistente al tracking y con material de control de tensión Hi-K suministrado en un núcleo extraíble. La extracción del núcleo (desenrollado) tras colocar la terminación permite que el producto se encoja hasta quedar en su posición, lo cual proporciona un sellado impermeable.
-
Diversas soluciones de empalmes de silicona retráctiles en frío para cables de alimentación de tensión nominal desde 3,6/6 (7,2) kV hasta 20,8/36 (42) kV.
- El dispositivo de control de campo eléctrico y la jaula faraday preinstalada en el cuerpo aislante
- No requiere herramientas para la instalación
-
Los conectores separables 3M se utilizan para terminar cables de alimentación poliméricos de un solo núcleo de voltaje nominal desde 6/10 (12), 12/20 (24) y 12/30 (36) kV.
- Material EPDM
- Varios tamaños desde 25 hasta 630 mm²
- Varios casquillos de cono exterior
-
Terminaciones y juntas para aplicaciones de 69 kV (IEEE)/72,5 kV (IEC)
Los accesorios retráctiles en frío de alta tensión 3M se instalan rápida y fácilmente, lo que ayuda a reducir posibles errores de fabricación.
Una vez instalado, el tubo contráctil en frío crea un sellado ambiental dinámico y compresivo y una interfaz eléctrica sin selladores, adhesivos ni sopletes.
La interesante ciencia de la tecnología de contracción en frío
-
-
Instalación rápida y sencilla en un solo paso
- Permite la instalación en 1/3 del tiempo o menos en comparación con el tubo termorretráctil
- No se requieren herramientas especiales ni permisos de trabajo
- Más fácil de instalar en espacios reducidos o condiciones atmosféricas adversas.
- Fácil de aprender y entrenar
Fiabilidad a largo plazo
- El dinámico «sellado activo» se expande y contrae con las variaciones de temperatura y carga en el cable
- Diseñado para durar toda la vida útil del cable al tiempo que garantiza un excelente rendimiento eléctrico
* Datos basados en datos de fallos en los EE. UU. de accesorios para cables de media tensión retráctiles en frío 3M fabricados en los EE. UU. entre 2009 y 2012.
-
¿Por qué un tubo termorretráctil podría no ser su mejor opción?
-
Instalación más compleja
- El rendimiento depende en gran medida de la habilidad del instalador
- Requiere soplete y permiso para trabajos a altas temperaturas
- Aumenta el tiempo requerido y los posibles gastos
- La instalación puede requerir el cierre de instalaciones que contienen gases combustibles.
Problemas de fiabilidad
- El diseño no integrado no permite pruebas de fábrica para empalmes de media tensión
- Crea un sellado estático que no se expande ni se contrae con el cable, lo que puede provocar la creación de vacíos entre el accesorio del cable y el cable, dando lugar a posibles fallos.
¿Preparado para saber más?
Haga clic para descubrir nuestros webinarios de servicios de energía de 3M, donde compartiremos nuestros conocimientos especializados sobre diversos problemas del sector de la distribución y transmisión de servicios de energía.
- Lanzamientos de nuevos productos y soluciones para ayudar a mejorar su red
- Webinarios educativos
Inscríbase en nuestros próximos webinarios y vea las grabaciones de sesiones anteriores bajo petición.
Preguntas frecuentes sobre la contracción en frío
-
¿Qué es un tubo termorretráctil?
Un tubo termorretráctil es un tubo polimérico (EPDM o silicona) expandido, estirado previamente y sujetado por un núcleo que proporciona la estabilización mecánica. Al retirar el núcleo, el tubo se contrae a temperatura normal. No requiere ningún calor en comparación con el tubo termorretráctil, por eso se conoce como CONTRACCIÓN EN FRÍO.
-
¿Cuándo se inventó el primer tubo contráctil en frío?
En 1971, 3M desarrolló el primer tubo retráctil en frío estirado previamente. Desde entonces, 3M ha desarrollado muchos accesorios diferentes para cables de alimentación con diferentes tipos de tensión.
-
¿Cuáles son las principales ventajas de los accesorios para cables de alimentación termorretráctiles?
Fácil instalación para lograr una instalación fiable
- - No necesita fuerza de empuje
- - No requiere herramientas para la instalación
- - Riesgo limitado de errores en la instalación
Toma de rango más amplia con un solo accesorio
- - Gran cobertura con expansión retráctil en frío
- - Uso de conectores de rosca con toma de gran alcance
Reducción del tiempo de instalación para ahorrar costes
Terminación de alta tensión sin mantenimiento:
- - Sin riesgo de fugas frente a la terminación en húmedo
Diseño sólido:
- - Presión interior constante: «sellado activo»
Una presión interfacial más alta mejora el rendimiento eléctrico
